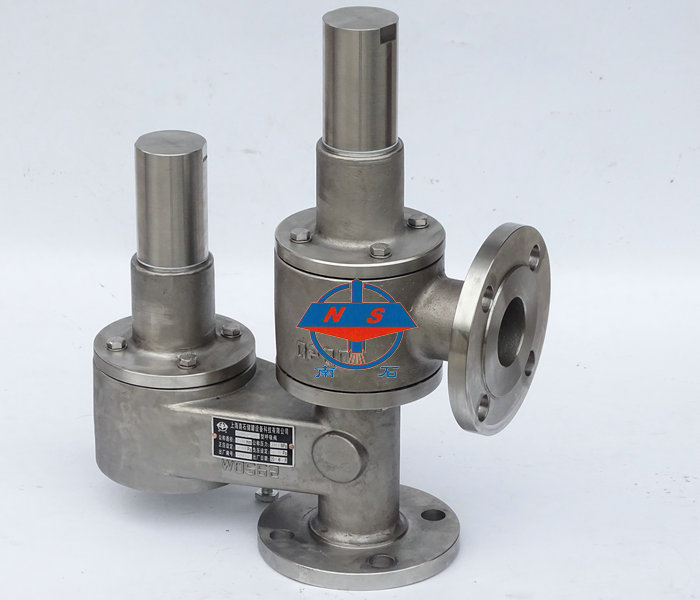

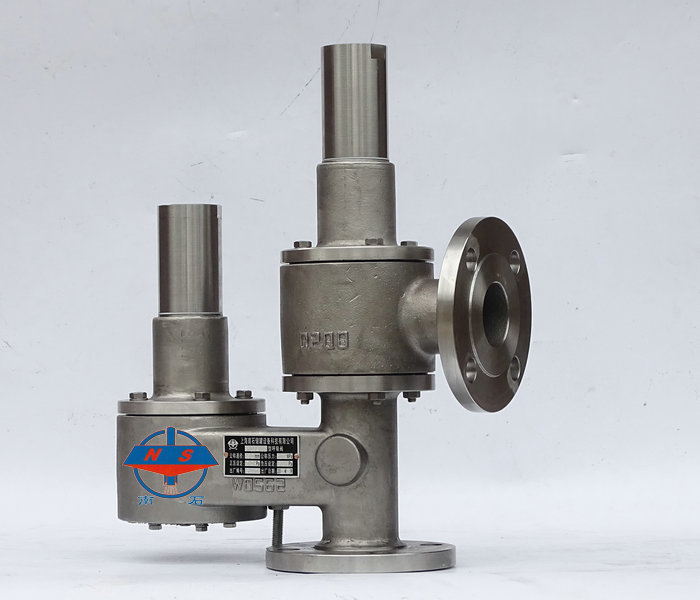

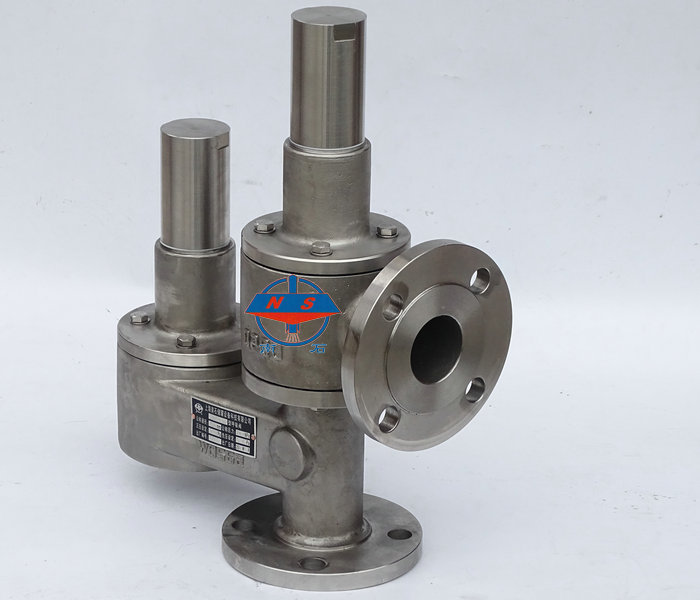

管道式呼吸阀用途:
7123系列呼吸阀为排放出口接管道的压力/真空泄放阀,可以避免储罐因超压或负压而受损失,同时可以大幅减少储罐“呼吸”带来的蒸发损失。
管道排放呼吸阀型号:
7120、8120重力加载式
7122、8122负压弹簧加载式
7123、8123正压/负压弹簧加载
7125、8125正压弹簧加载式
管道排放呼吸阀设计特点:
设计特点
7123型呼吸阀是本公司高性能呼吸阀系列产品的一部分。7123型特点是,超出了市场上标准阀门性能,主要包括:
唯一的双导引(顶部和底部)阀芯,可使阀门冲程运动更 平滑、减少颤振和阀门磨损。
● 聚苯硫醚(PPS),一种先进的复合热塑材料用于阀座和阀芯的制造,具有更高的抗腐蚀性、抗化学侵蚀性、抗液体和蒸气粘附性、抗极限温度(-45℃-260℃) 以及因阀座冻结而造成的粘结。
● 阀芯和阀座组件都可现场更换,无需任何特殊工具或复杂程序,更不需要送出重新制造或更换整个阀门(内部维修人员即可加以维护)。
特点与优点
● 先进的复合热塑材料用于阀座和阀芯的制造,具有更高的抗腐蚀性、抗化学侵蚀性、抗液体和蒸气粘附性、抗极限温度(-45℃-260℃)以及因阀座冻结而造成的粘结。
● 双重导轨阀门系统,在操作过程中,可使阀门冲程更平滑并减少阀门磨损。
● 对于容许泄漏量(每个阀门1 scfh @ 90%设定值),超过了最严格的标准并保证很高的设定点精确度 (+/-3%)。
● 完全可现场更换的阀芯和阀座组件。
口径2″~12″(DN50~DN300);
7120系列呼吸阀排放口同进口,方便用户选择;
8120系列呼吸阀排放口比进口大,以增大排量;
管道排放;
防护网可阻止外部杂物通过入口或出口进入设备;
根据用户需要,可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构;
设计、检验按API2000;
法兰标准按ANSIB16.5,根据用户要求可选用EN1092、JIS、HG/T20592~20615、GB/T9113等标准;
选用材料:铝合金、碳钢、不锈钢、其它特殊材料。
管道排放呼吸阀设定压力
压力设定KPa
7120、8120
7122、8122
7123、8123
7125、8125
正压设定
0.2~6.9
6.9~103.4
负压设定
-0.2~-4.3
-4.3~-82
8120、8122、8123、8125结构尺寸mm
公称通径
2x3″
[50x80]
3x4″
[80x100]
4x6″
[100x150]
6x8″
[150x200]
8x10″
[200x250]
10x12″
[250x300]
12x14″
[300x350]
L
360
435
494
641
798
940
1116
W
200
230
280
345
406
485
533
H1
340
402
498
640
744
875
984
H2
422
510
636
884
1010
1209
1253
A
138
153
166
216
273
320
381
B
226
265
327
411
470
542
616
