真空负压安全阀用途、结构、工作原理及安装要求

2020/11/26 9:49:47 点击：

真空负压安全阀用途：

TFA72W-P/R真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，真空负压安全阀自动关闭，从而保护设备及系统。这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。

产品主要零部件材料说明：

零部件名称	TFA72W-P材料	TFA72W-R材料
阀体	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀座	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
调节阀	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
阀盖	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
阀杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
弹簧	50CrVA	50CrVA包覆氟塑料
工作温度≤200℃适用介质	TFA72W-P适用于硝酸类介质
工作温度≤200℃适用介质	TFA72W-R适用于醋酸类介质

真空负压安全阀结构：

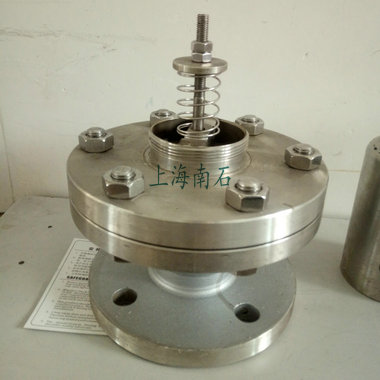

真空负压安全阀

真空负压安全阀结构图

真空负压安全阀工作原理：

真空负压安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。真空负压安全阀(真空破坏阀)外形连接安装尺寸（1.6MPa）：

主要连接尺寸（PN1.6MPa）

公称通径 DN(mm)	铸钢重量 kg	安装尺寸（mm）
公称通径 DN(mm)	铸钢重量 kg	L	H	D	K	n×φ
25	6	135	185	115	85	4x14
32	8.5	155	200	135	100	4x18
40	10	170	220	145	110	4x18
50	13	190	240	160	125	4x18
65	17	210	260	180	145	4x18
80	20	220	280	195	160	8x18
100	23	240	300	215	180	8x18
125	30	280	330	245	210	8x18
150	40	335	365	285	240	8x22
200	55	380	400	340	295	12x22
250	70	440	420	405	355	12x22

真空负压安全阀安装要求：

1、应垂直安装在容器或者管道路上方的连接法兰上，法兰尺寸按照设计要求。

2、产品与主管道法兰之间连接必须加装密封垫，拧紧螺栓。

3、阀门安装应垂直立式安装，吸气口应处于易于操作的部位两边不能有障碍物。
