管道阻火器型号：GZW-1（ZHQ-B）

一、产品概述：

      管道阻火器系新型可燃气体管道阻火器，属更新换代的新产品。该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

二、管道阻火器用途：

       该产品适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或气体净化通化系统、气体分析系统煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。

三、管道阻火器工作原理：

       管道阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。作用是防止外部火焰窜入存有气体的设备、管道内或阻止火焰在设备、管道间蔓延。主要分为传热作用和器壁效应。

1、传热作用：

       燃烧所需要的必要条件之一就是要达到一定的温度即着火点。低于着火点燃烧就会停止。依照这一原理只要将燃烧物质的温度降到其着火点以下，就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计贮罐阻火器内部的阻火元件时，则尽可能扩大细小火焰和通道壁的接触面积，强化传热使火焰温度降到着火点以下，从而阻止火焰蔓延。

2、器壁效应：

       燃烧并不是分子间直接反应，而是受外来能量的激发，分子键遭到破坏产生活化分子，活化分子又分裂为寿命短但却很活泼的自由基，自由基与其它分子相撞，生成新的产物，同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时，自由基与通道壁的碰撞几率增大，参加反应的自由基减少。当防爆阻火器的通道窄到一定程度时，自由基与通道壁的碰撞占主导地位，由于自由基数量急剧减少，反应不能继续进行，也即燃烧反应不能通过阻火器继续传播。

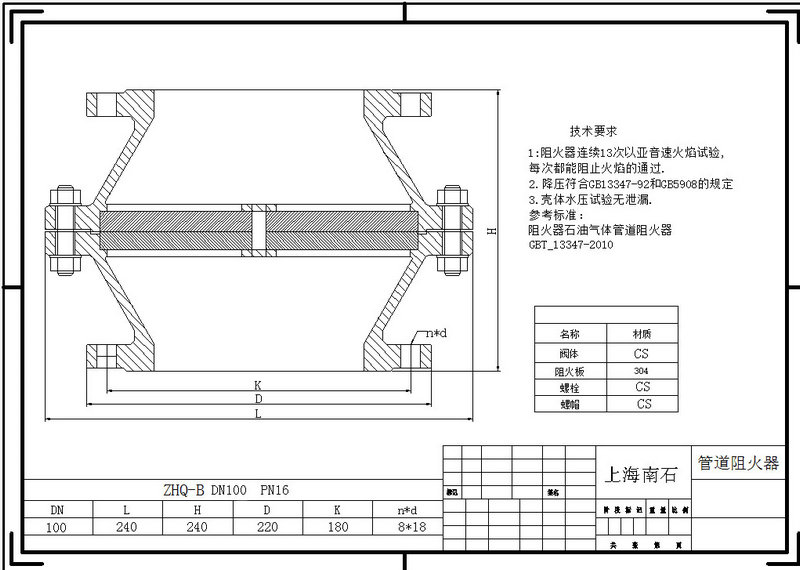

管道阻火器结构图：

四、管道阻火器性能及特点：

       该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。　易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。

五、管道防爆阻火器主要零部件材料：
