带接管式阻火呼吸阀的作用和参数

2020/11/18 9:37:05 点击：

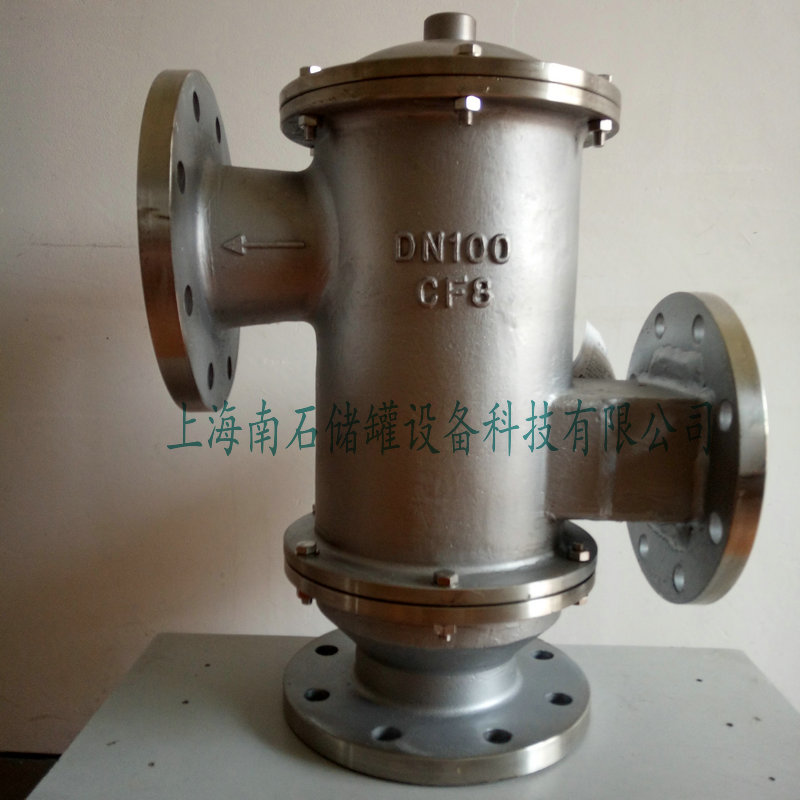

带接管式阻火呼吸阀安装于原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。阻火呼吸阀还能起阻止外界火焰传入的作用。用于可回收气体储罐,如有氮气封顶储罐,它可直接从氮气罐内吸入氮气,也可接储罐内的废氮回收,真正做到了高效、节能、环保。该阀可代替氮封装置。

适用介质为油品、石油化工物料等，呼吸阀的操作压力在出厂前均经严格测试检验，用户不得任意调换或改变其阀盘的重量。类型有单呼阀、单吸阀、呼吸阀，各种结构型式均可与阻火器组合构造，也可配制所需的接管。

呼吸阀主要材料及技术参数：

阀体材料	碳钢、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度	-30~+60℃
压力等级	0.6-4.0MPa
A级正压	355Pa (36毫米水柱)
负压	295Pa (30毫米水柱)
B级正压	980Pa (100毫米水柱)
负压	295Pa (30毫米水柱)
C级正压	1765Pa (180毫米水柱)
负压	295Pa (30毫米水柱)

带接管式阻火呼吸阀呼吸阀尺寸：

规格（mm）	安装尺寸（mm）
规格（mm）	H	H1	H2	L	M-h
DN50	255	110	140	310	4×12
DN100	480	170	205	450	4×16
DN150	547	225	260	450	8×16
DN200	658	280	315	650	8×16
DN250	705	335	370	850	12×16

呼吸阀选型时主要考虑以下因素：

1、考虑火灾时罐体受热引发的管内液体蒸发量增加造成的呼出量。

2、气候影响下，罐体内蒸汽压的增加减少，造成的热效应呼吸量。
3、北方寒冷地区选型应选用防水型呼吸阀。
4、进出罐的最大液体量。

为保证呼吸阀正常运作，确保储罐安全，现介绍几种方法和注意事项：

1、先打开上盖紧固螺栓，将上盖垂直往上提到一定高度后，拿出呼出阀和吸入阀，检查阀面是否有污垢、油渍，可用棉纱擦掉；然后检查呼、吸阀座，清理干净后将原阀盘放好，对中导杆，拧紧上盖即可。

2、呼吸阀的检查、清洗，应先将蒸汽和冷凝水接口的法兰先松开，其办法亦同。

3、在检查过程中，如发现阀盘有腐蚀现象，应将其报废、更换。

4、定期检查，一般来讲，三个月至半年检查一次，有条件单位，使用2年后，应将呼吸阀卸下，做呼吸定压检查和密封性能检测，如有不符合要求而难以调整的可与厂家联系，以求解决办法。
