呼吸阀的功能,呼吸阀的分类及通气性能

2020/11/6 9:14:21 点击：

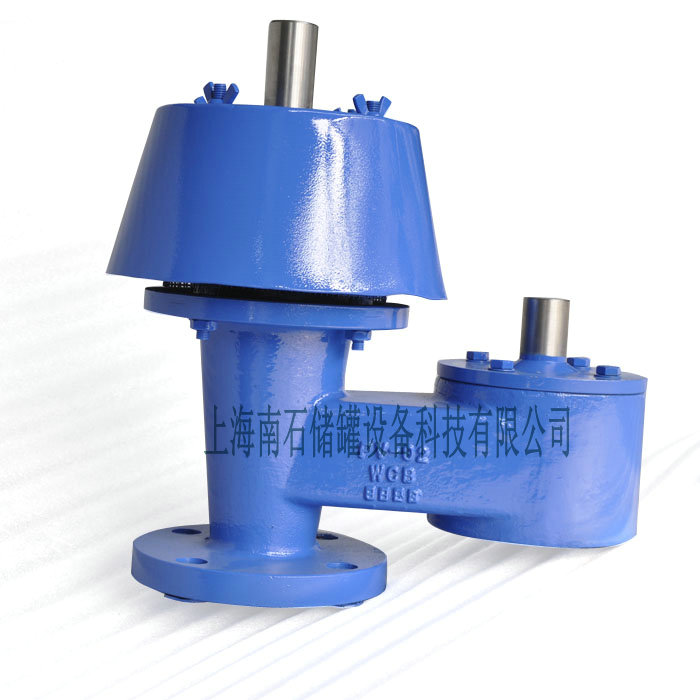

呼吸阀

油品储运系统的油罐如何做到安全、稳定和长周期运行关键问题在于正确的使用与维护呼吸阀。呼吸阀能保证油罐内压力平衡防止油品不被空气氧化而变质，还能够减少油品蒸发损耗确保油罐的安全。

1、呼吸阀的功能

呼吸阀在正常状态下起密封作用以防止储罐内气体泄出只有在下列条件下呼吸阀才开始工作。

①储罐向外输出物料时呼吸阀即开始向罐内吸人空气。

②向储罐内灌装物料时呼吸阀即开始将罐内气体向罐外呼出。

③由于气候变化等原因引起罐内物料蒸汽压增高或降低，呼吸阀则呼出蒸汽或吸入空气或氮气（通称热效应）。

④发生火灾时储罐因受热引起罐内液体蒸发量剧增，呼吸阀便开始向罐外呼出以避免储罐因超压而损坏。

⑤在其他工况下如挥发性液体的加压输送，内外部传热装置化学反应，操作失误等呼吸阀则进行呼出或吸入以避免储罐因超压或超真空而遭受损坏。

2、呼吸阀的分类及其通气性

机械呼吸阀是保证储油罐在封闭储油时压力安全的重要装置，应能满足储罐三种典型工作状态的使用要求，即油罐在规定压力范围内封闭储油时不漏气，以减少油蒸汽挥发损失，收发油作业时能正常通气；油罐内气体压力在达到规定值时，环境天气正常缓慢变化时能小流量通气，环境天气骤变造成罐内气体温度急变时能大流量通气。

目前使用的呼吸阀有多种分类方法，按呼、吸阀轴线相对位置可分为同轴和双轴式；按使用的环境温度可分为常温型和防冻型；按阀盘的运动约束可分为导杆式和转臂式等。呼吸阀虽然有多种名称和不同的形状，但基本阀型是相同的，均由阀座和盖在阀口的阀盘组成。

油性指数与原油密度及岩屑和岩心分析的对应关系表

原油性质

原油密度

(g/cm3)

油性指数R

凝析油

轻质油

中质油

重质油

≤0.74

0.74～0.82

0.82～0.90

≥0.90

≤1.0

1.0～2.2

2.2～5.5

≥5.5

利用油性指数判别原油性质效果统计表

井号

井段(m)

原油性质

原油密度

(g/cm3)

油性指数R

W285

W294

H123

W16-A

W123-A

W92-A

W203-A

PSH-B

2844 1～2851 1

3156 4～3160 1

3631 1～3632 8

3502 0～3525 3

2545 6～2561 4

3510 1～3561 8

4109 3～4158 4

3999 6～4176 5

中质油

轻质油

中质油

轻质油

中质油

轻质油

中质油

0.8358

0.8225

0.8117

0.8499

0.8154

0.8576

0.8168

0.8698

2.25

3.12

2.20

2.38

2.13

2.47

2.19

2.51

呼吸阀对油罐内气体压力的限定由外加控制力F来保证，F作用在阀盘上，与阀盘上受到的气体压差合力P一起控制阀盘的关闭和开启，当阀盘开启时，气体便经阀口开缝流过，使得油罐补充或排放气体，从而将罐内气体压力控制在规定的范围内。因此呼吸阀对气体工作的性能要求主要有封闭性和通气性两项。封闭性是指呼吸阀在闭合状态时在规定的阀前后气体压力差作用下，保持气体不泄漏的能力，在单位时间内相对于阀口单位面积的气体泄漏量(总泄漏量和阀口面积之比)越小，呼吸阀的封闭性越好。呼吸阀的封闭性与阀的材料、加工、维护保养等因素有关，当这些因素一致时，虽然通径相同，但形式不同的呼吸阀的封闭性是相同的。通气性是指呼吸阀开启时，在规定的阀前后气体压力差作用下，单位时间内阀口单位面积能通过的气体量，相同压差作用下通过的气体流量越大，通气性越好，而单位面积流量则取决于阀盘开启的程度。
