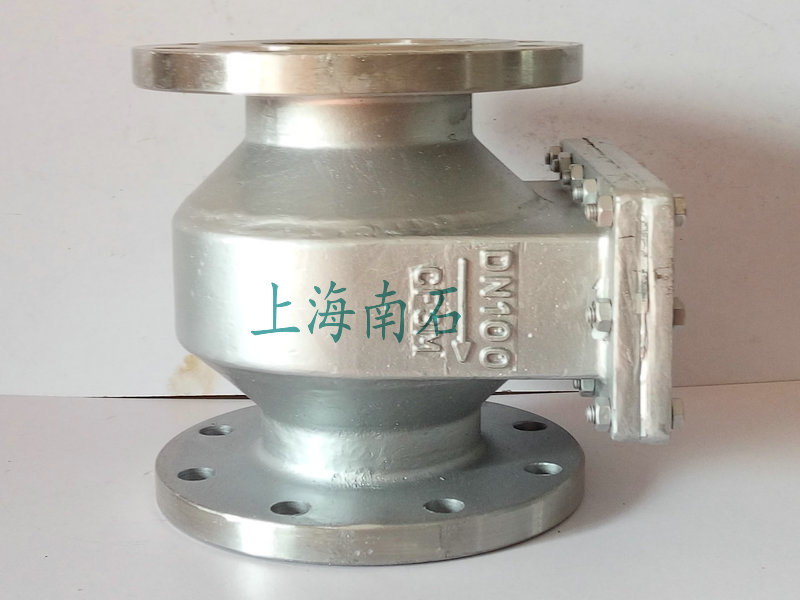

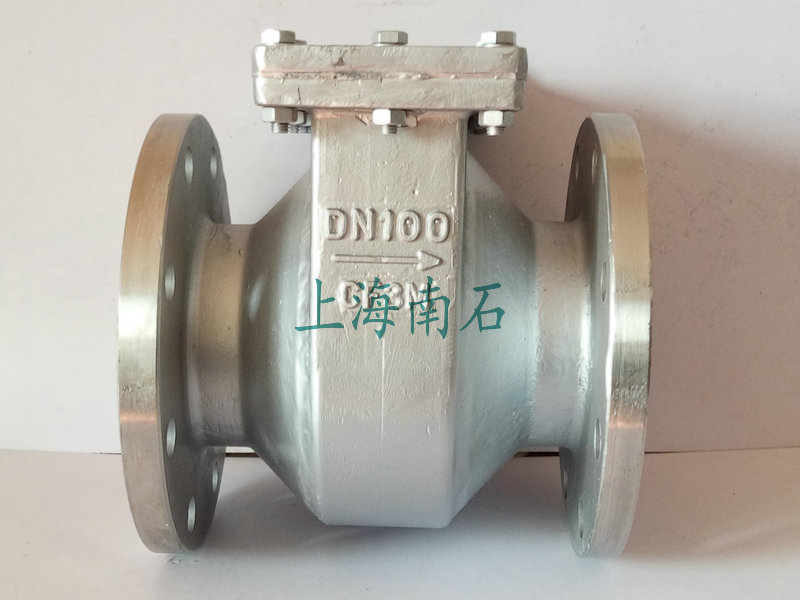

抽屉式阻火器包括阀体及设置在阀体内的阻火芯件，阀体的中部设置有一个与阻火夹匹配的开口，开口内活动套接有阻火夹，阻火夹内活动连接有阻火芯件，开口外侧连接有快开盖，快开盖的上端通过快开螺母固定连接在开口的上侧，快开盖的下端通过螺栓与设置在开口下侧的转轴相连，阻火夹和快开盖之间设置有顶杆。

抽屉式阻火器能够轻易的打开中间的阻火夹，对里面的阻火芯件进行更换或者清洗、检修、安装方便、阻火性能好，防爆性能强、耐烧性能良好耐腐蚀。

产品材质及参数：

      阀体材质：碳钢20#、不锈钢304、316、316L；

      阻火芯材质：不锈钢阻火波纹板；

      密封圈材质：聚四氟乙烯；

      工作压力：1.0～4.0MPa；

      工作温度：-29℃～+380℃；

      公称口径：DN40-DN250；

      连接方式：法兰连接；

      制造标准：GB5908-86 SY7511-87；

      防爆等级：BS5501:ⅡA、ⅡB、ⅡC；

抽屉式阻火器结构特点：

      1、结构合理、重量轻、耐腐蚀。

      2、易检修，安装方便，检查维修时不用拆卸主体。

      3、阻火芯采用不锈钢材料，耐腐蚀、易清洗。

阻火器主要性能：

      1、阻爆性能合格,阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。

      2、耐烧性能合格，耐烧试验1小时无回火现象。

      3、壳体水压试验合格，水压试验2.4MPa无渗漏。结构合理，重量轻、耐腐蚀。易检修、安装方便。阻火器芯子采用不锈钢材料，耐腐蚀易于清洗。阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件，常用的有金属滤芯和波纹滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。目前国内的阻火器通常采用16~22目金属网，为4~12层。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰，并能承受相应的机械和热力作用，流动阻力小易于清洗和更换。

抽屉式阻火器标准：

      1、阻火器的设置：按HG/T20570-1995标准

      2、阻火器阻火性能与试验方法：按GB/T13347-2010标准

      3、阻火器选用、检验与验收：按SH/T3413-1999标准

      4、设计规范标准：GB5908-2005、API/RP 2028

      5、连接法兰标准：JB/T79、GB/T9112、ANSIB16.5

      6、产品标识标准：GB/13306

      7、供货规范标准：GB/T13384

      8、执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器的生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》测试依据：GB5908-86《石油储罐阻火器性能和实验方法》

      9、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

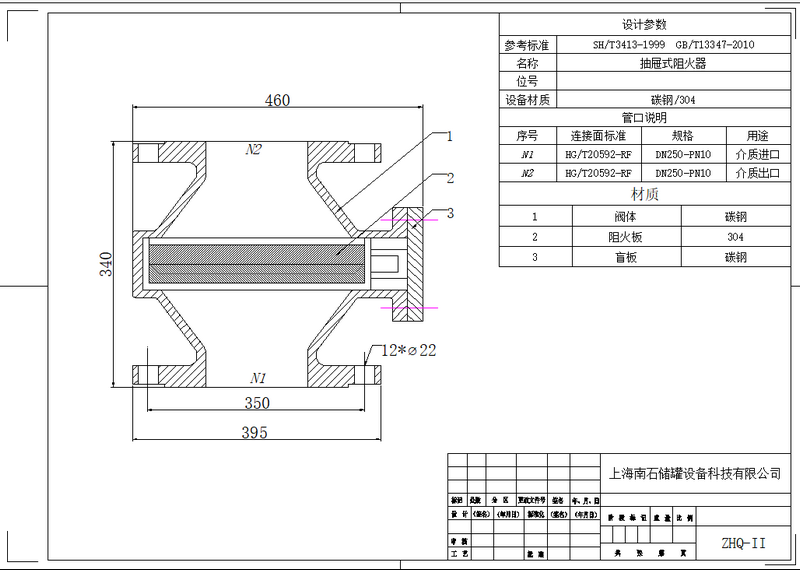

抽屉式阻火器的内外结构图
