紧急泄压人孔

更新：2020/8/6 10:13:03 点击：

品牌：上海南石
型号： GYXB

产品介绍

紧急泄压人孔用途：

GYXB型压力排放吸入阀（呼吸人孔）、GYXC型压力排放阀（紧急泄放人孔）是安装在石油、化工等物料储罐顶上的安全应急通风装置。通常与呼吸阀配套使用，是为了避免因意外原因造成罐内超压或真空时，起到压力泄放或气体吸入的作用。

产品是采用全天候密封结构，以配重来调节吸入阀瓣和泄压阀盖的开闭，具有定压排放、定压吸入、开闭灵活、安全可靠等特点。

紧急泄压人孔技术性能：

1、操作压力：正压：1961Pa（+200mH20）；负压：392Pa（-40Mh20）或正、负压均可由用户指定。

2、使用温度：-30℃～+60℃

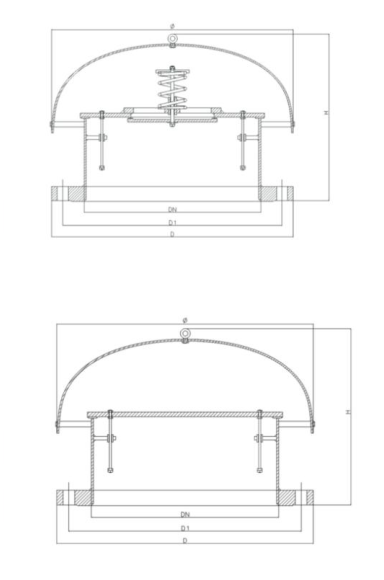

紧急泄压人孔产品结构：

GYXB型排放、吸入阀（又名呼吸人孔）

DN500-600CS、SS

规格	安装尺寸（mm）
规格	DN	D	D1	H	Φ
DN500	Φ500	Φ700	Φ635	375	Φ706
DN600	Φ600	Φ815	Φ749	480	Φ808

GYXC型压力排放阀（又名紧急泄放阀）

DN450～700CS、SS

规格	安装尺寸（mm）
规格	DN	D	D1	H	Φ
DN450	Φ450	Φ635	Φ578	370	Φ658
DN500	Φ500	Φ700	Φ635	380	Φ708
DN600	Φ600	Φ815	Φ749	480	Φ808
DN700	Φ700	Φ837	Φ795	540	Φ908
DN750	Φ750	Φ887	Φ846	600	Φ955

紧急泄压人孔工作原理：

在呼吸阀正常工作情况下，GYXB型压力排放吸入阀、GYXC型压力排放阀基本保持密封状态，储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐压力急剧超压时，GYXB型压力排放吸入阀或GYXC型压力排放阀的泄压阀盖自动顶开，进行紧急泄压，使罐内压力保持正常；当罐内压力急剧减压或超真空时，吸入阀瓣便开启急剧吸入大气、维护罐内正常压力，以保护储罐安全。所不同的是GYCX型只能排放，不能吸入，请用户在选型时予以区别。
