7110管端式呼吸阀

更新：2020/9/4 9:27:52 点击：

品牌：上海南石
型号： 7110

产品介绍

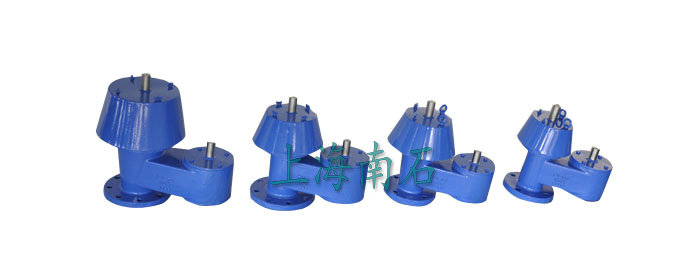

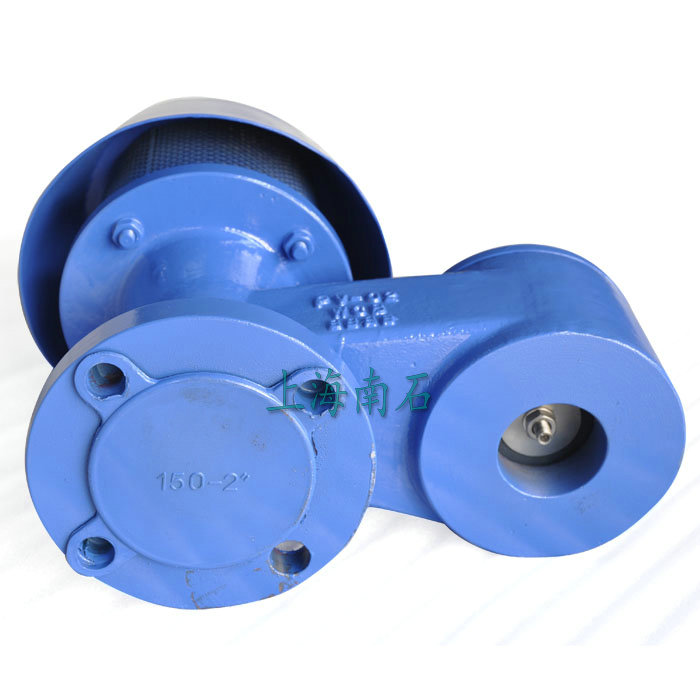

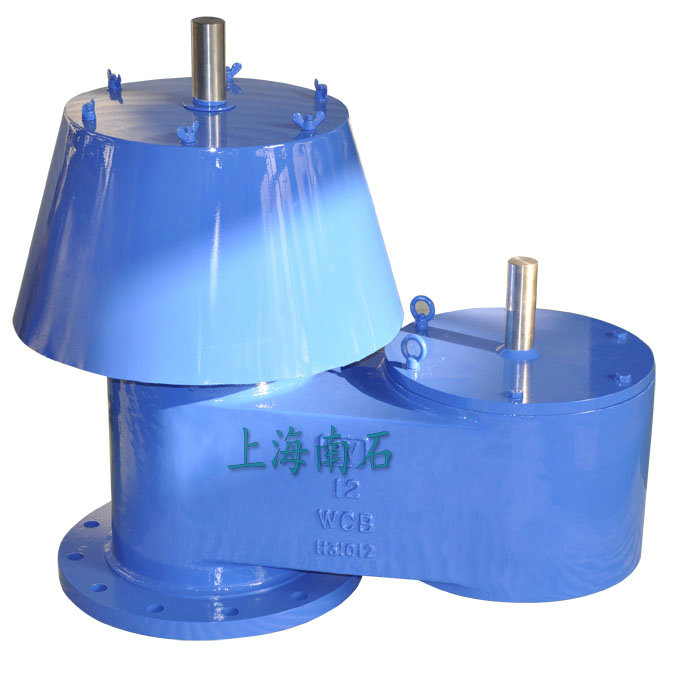

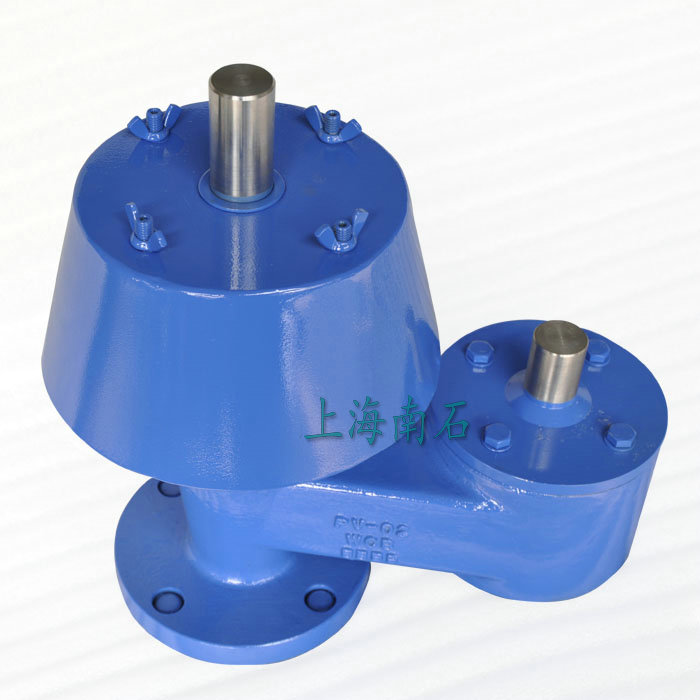

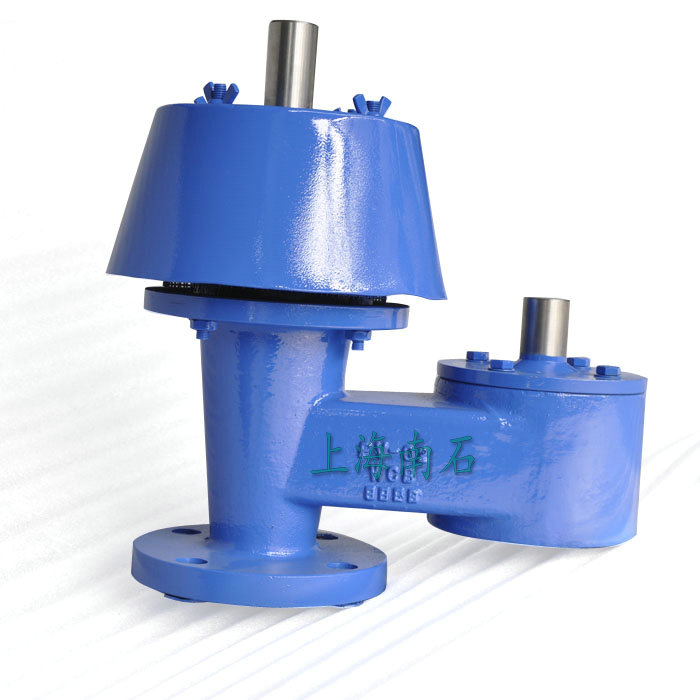

7110管端式呼吸阀

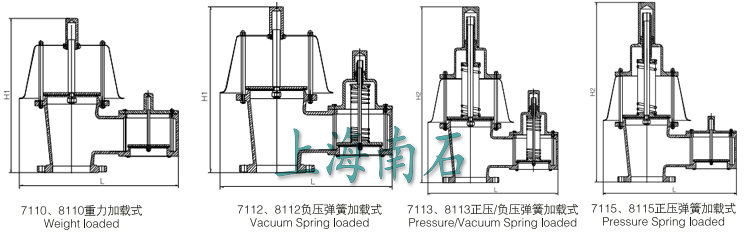

7110管端式呼吸阀结构图

管端式呼吸阀始终保持密封，直至系统压力或真空超过阀门的设定压力。当发生过压时，受力的阀芯提升，打破阀座与阀芯之间的密封，使蒸气通过阀门的孔板，释放压力或真空集聚。一旦释放完毕，阀门重新密封并保持密封。

7110/8110系列管端式呼吸阀为大气排放的压力/真空泄放阀，可以避免储罐因超压或负压而受损，同时可以大幅减少储罐“呼吸”带来的蒸发损失。
管端式呼吸阀型号
7110、8110重力加载式
7112、8112负压弹簧加载式
7113、8113正压/负压弹簧加载式
7115、8115正压弹簧加载式

管端式呼吸阀设计特点

● 唯一的双导引（顶部和底部）阀芯，可使阀门冲程更平滑、减少颤振和阀门磨损。

● 聚苯硫醚（PPS），一种先进的复合热塑材料用于阀座和阀芯的制造，具有更高的抗腐蚀性、抗化学侵蚀性、抗液体和蒸气粘附性、抗极限温度(-45℃-260℃)以及因阀座冻结而造成的粘结。

● 阀芯和阀座组件都可现场更换，无需任何特殊工具或复杂程序，更不需要送出重新制造或更换整个阀门（内部维修人员即可加以维护）。
● 先进的复合热塑材料用于阀座和阀芯的制造，具有更高的抗腐蚀性、抗化学侵蚀性、抗液体和蒸气粘附性、抗极限温度(-45℃-260℃)以及因阀座冻结而造成的粘结。

● 双重导轨阀门系统，在操作过程中，可使阀门冲程更平滑并减少阀门磨损。

● 对于容许泄漏量（每个阀门1 scfh @ 90%设定值），超过了最严格的标准并保证很高的设定点精确度 (+/-3%)。

● 完全可现场更换的阀芯和阀座组件。

● 有ANSI, DIN和HG/T20592~20635-2009 法兰。

口径 2″~12″(DN50~DN300)；
7100系列呼吸阀排放口同进口，方便用户选择；
8100系列呼吸阀排放口比进口大，以增大排量；
大气排放；
防雨罩拆除方便，以便检查维护设备；
防护网可阻止外部杂物通过入口或出口进入设备；
根据用户需要，可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构；
设计、检验按API 2000；
法兰标准按ANSI B16.5 ,根据用户要求可选用EN1092、JIS、HG/T 20592~20615、GB/T 9113等标准，
选用材料:铝合金、碳钢、不锈钢、其它特殊材料：

设定压力 Setting Pressure/Vacuum

压力设定 Setting KPa	7110、8110	7112、8112	7113、8113	7115、8115
正压设定 Set pressure	0.2~6.9	0.2~6.9	6.9~103.4	6.9~103.4
负压设定 Set Vacuum	-0.2~-4.3	-4.3~-82	-0.2~-4.3	-4.3~-82

7110、7112、7113、7115系列结构尺寸 Dimensions, mm

公称通径Nominal Size	2″ [50]	3″ [80]	4″ [100]	6″ [150]	8″ [200]	10″ [250]	12″[300]
L	322	368	416	525	675	824	967
W Width	200	200	248	290	390	488	584
H1	335	352	393	490	622	746	876
H2	403	422	505	636	870	1030	1230

8110、8112、8113、8115系列结构尺寸 Dimensions, mm

公称通径Nominal Size	2″ [50]	3″ [80]	4″ [100]	6″ [150]	8″ [200]	10″ [250]	12″[300]
L	322	405	473	620	770	912	1075
W Width	200	248	290	390	488	584	680
H1	335	378	466	613	701	830	956
H2	403	490	615	860	985	1182	1225
