波纹阻火芯(板)是阻火器的最主要器件之一,阻火器可以有效阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸。这类阻火器内的阻火波纹板常用不锈钢带或铜镍合金材料压制而成的波纹状,波纹的大小由气体性质和阻止火焰速度决定。防爆波纹阻火板有两种组成形式:

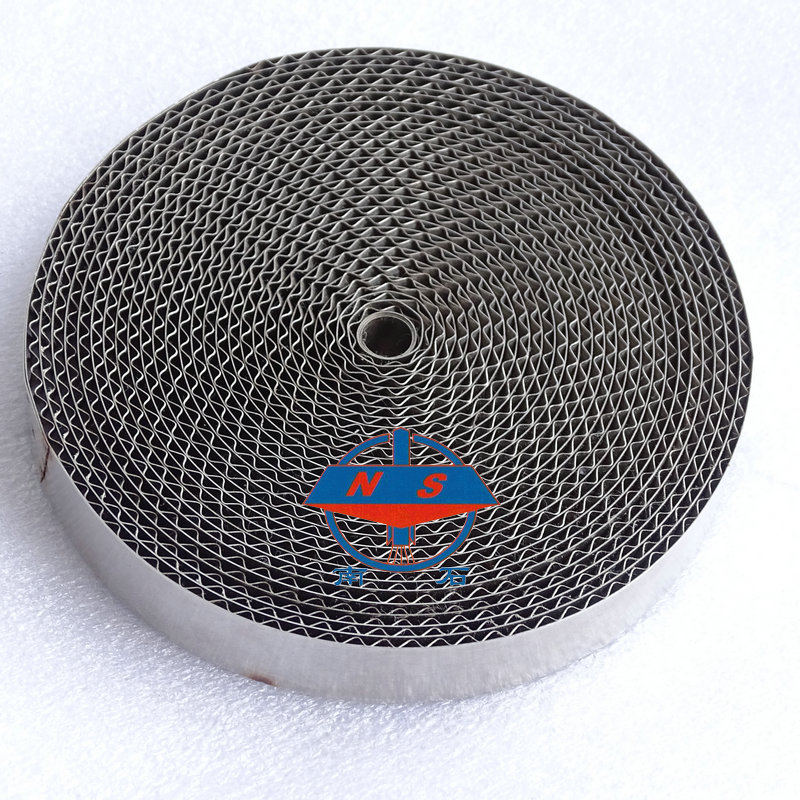

波纹阻火芯是由波纹薄板和平板交替缠绕在中心轴上,组成一叠带有三角形孔隙阻火层,波纹之间分隔成许多小的孔隙和通道,给火焰提供了一条曲曲折折的通道。常用波纹薄板的厚度为0.1~0.3mm之间,波纹的高度一般为0.2mm、0.3mm、0.5mm、0.7mm和1.2mm等,应根据阻止火焰速度决定。防爆波纹阻火板是阻火器的内件,阻火盘是用不锈钢钢带缠绕而成的。
波纹阻火芯由波纹板绕一定尺寸的轴盘成,波纹阻火芯直径、轴直径由本公司制定。用于缠绕波纹阻火芯的波纹板,其厚度、宽度、顶角、峰高度以及峰间距等参数亦由本公司制定(具体事宜视实际加工能力确定)。波纹板由一定厚度的304材质不锈钢板制成。其中,h为波高,λ为波距,δ为波纹板厚度0.1mm,α为顶角90°,L为波纹带宽度。其中波高h值为优先满足条件,若其它加工条件无法满足本公司制定要求的情况下,应首先确保波高h值满足设计条件。波距λ以及顶角α满足其中之一即可。除波纹板厚度0.1mm、顶角90°、材质304。
波纹阻火芯技术要求:波纹阻火芯由波纹板绕直径d为的轴盘成,两层波纹板间应夹有一相同厚度材质的平板。缠绕达到波纹阻火芯直径D要求后加绕5圈平板,以焊接方式将接头固定。
波纹阻火芯直径D、轴直径d参数:
编号
波高h(mm)
波纹带宽度L(mm)
波纹阻火芯直径D(mm)
波纹阻火芯轴直径d(mm)
1
0.8
38
105
6
2
344
8
产品检验:
1、波纹带检验测量波纹带波高h、测量波距λ、测量波纹带宽度L,允许偏差
2、波纹阻火芯检验测量波纹阻火芯三角形波高h、测量波距λ、测量波纹阻火芯直径D,允许偏差如表2所示;检验波纹阻火芯不应出现松动,波纹阻火芯
两底面保证水平;检验波纹阻火芯焊接处,不应出现焊穿波纹带、焊缝开裂情况。
项目
允许偏差
±0.02mm
波距λ(mm)
±0.05mm
顶角α
±5°
±0.2mm
±0.2mm(D>120~400mm)
